sFlow

シナリオ

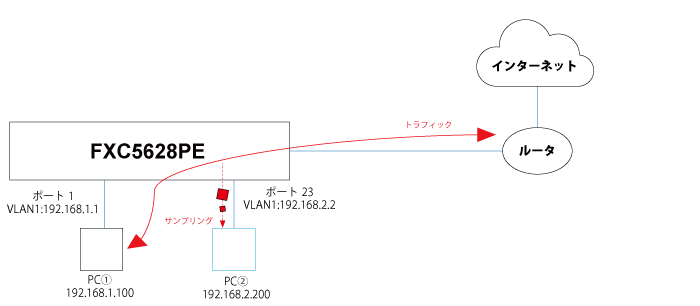

PC②をコレクタ、FXC5628PEをエージェントとします。
FXC5628PEを流れるパケットの一部をPC②でサンプリングし、流れているトラフィックを解析します。

設定例

①エージェントおよびコレクタのIPアドレスを指定します。

モード コマンド 説明
FXC5628PE(config)# sflow agent-ip ipv4 192.168.1.1 エージェントのIPアドレスを設定する。
FXC5628PE(config)# sflow collector-address 192.168.2.200 コレクタのIPアドレスを設定する。
FXC5628PE(config)# sflow collector-port 6343 ポート番号を設定する。（デフォルトで6343のため、6343で使用する場合は省略可）
FXC5628PE(config)# sflow timeout 2147483647 サンプリングが停止するまでの時間を設定する。

②サンプリングの設定を行います。

モード コマンド 説明
FXC5628PE(config)# interface gigabitEthernet 1/1 サンプリングするポートのインターフェースコンフィグレーションモードに移動する。
FXC5628PE(config-if)# sflow sFlowを有効にする。
FXC5628PE(config-if)# sflow sampling-rate 1000 サンプリングレートを設定する。
FXC5628PE(config-if)# sflow max-sampling-size 128 サンプリングパケットからsFlowデータグラムにコピーする最大サイズを設定する。
FXC5628PE(config-if)# sflow counter-poll-interval 10 カウンタのポーリング間隔を設定します。※カウンタサンプルの場合のみ

③コレクターの設定を行います。（VLAN 2は作成済みとします）

モード コマンド 説明
FXC5628PE(config)# interface vlan 2 VLANインターフェースコンフィグレーションモードに移動する。
FXC5628PE(config-if)# ip address 192.168.2.2 255.255.255.0 IPアドレスを設定する。
FXC5628PE(config-if)# exit グローバルコンフィグレーションモードに戻る。
FXC5628PE(config)# interface gigabitEthernet 1/23 コレクターが接続されるポートのインターフェースコンフィグレーションモードに移動する。
FXC5628PE(config-if)# switchport mode access アクセスポートにする。
FXC5628PE(config-if)# switchport access vlan 2 ポートをVLAN2に属させる。

関連コマンド

モード コマンド 説明
FXC5628PE# show running-config 現在のコンフィグを表示する。
FXC5628PE# show sflow エージェントおよびコレクタの情報を表示する。
FXC5628PE# show sflow statistics <sampler | receiver> コレクタおよびサンプルの統計情報を表示する。

その他、備考

FXC5628PEの一部ユーザインターフェースでは、コレクタを「オーナー」と表記しています。
一般的には「コレクタ」と表記することが多いため、この記事でも「コレクタ」と表記します。
