802.1Q VLAN 次項 »
« « FXC5628PEシリーズ目次

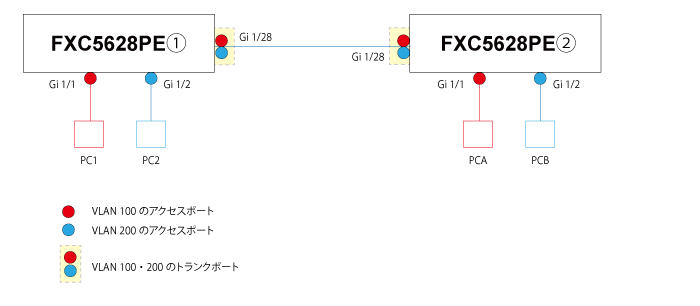

構成

時刻設定

シナリオ

FXC5628PE①/②にVLAN 100、VLAN 200を作成します。
FXC5628PE①/②のポート1にVLAN 100、ポート2にVLAN 200を設定します。
FXC5628PE①/②のポート28にトランクポートを設定し、VLAN 100とVLAN 200のみを許可します。
PC 1＝PC A間、PC 2＝PC B間の通信が可能。それ以外のPC間通信は不可となります。

設定例

FXC5628PE①/②の設定(共に同じ設定です。)

モード コマンド 説明
FXC5628PE(config)# vlan 100 VLAN 100の作成
FXC5628PE(config-vlan)# exit VLANコンフィグレーションモードから移動
FXC5628PE(config)# vlan 200 VLAN 200の作成
FXC5628PE(config-vlan)# exit VLANコンフィグレーションモードから移動
FXC5628PE(config)# interface gigabitEthernet 1/1 インターフェースコンフィグレーションモードに移動
FXC5628PE(config-if)# switchport access vlan 100 VLAN 100をポート1に設定
FXC5628PE(config-if)# exit インターフェースコンフィグレーションモードから移動
FXC5628PE(config)# interface gigabitEthernet 1/2 インターフェースコンフィグレーションモードに移動
FXC5628PE(config-if)# switchport access vlan 200 VLAN 200をポート2に設定
FXC5628PE(config-if)# exit インターフェースコンフィグレーションモードから移動
FXC5628PE(config)# interface gigabitEthernet 1/28 インターフェースコンフィグレーションモードに移動
FXC5628PE(config-if)# switchport mode trunk トランクポートに設定
FXC5628PE(config-if)# switchport trunk allowed vlan 100,200 VLAN 100と200を設定

関連コマンド

モード コマンド 説明
FXC5628PE# show running-config 現在のコンフィグを表示する。
FXC5628PE# show vlan VLANに属しているインターフェースを表示する。
FXC5628PE# show interface <interface-id> switchport 指定したインターフェースのスイッチポート情報を表示する。
<interface-id>に「*」を入力すると、すべてのポートの情報を表示する。
